土工膜的施工方法

土工膜在運輸過程中不要拖拉、硬拽，避免尖銳物刺傷。

1、 應(yīng)從底部向高位延伸，不要拉得太緊，應(yīng)留有1.50%的余幅，以備局部下沉拉伸。考慮到本工程的實際情況，邊坡采取從上到下的鋪設(shè)順序；

2、 相鄰兩幅的縱向接頭不應(yīng)在一條水平線上，應(yīng)相互錯開1m以上；

3、縱向接頭應(yīng)距離壩腳、彎腳處1.50m以上，應(yīng)設(shè)在平面上；

4、先邊坡后場底；

5、邊坡鋪設(shè)時，展膜方向應(yīng)基本平行于最大坡度線。

鋪設(shè)

1. 鋪設(shè)土工膜前應(yīng)由土建工程相應(yīng)的合格驗收證明文件。

2. 土工膜裁切之前，應(yīng)該準(zhǔn)確丈量其相關(guān)尺寸，然后按實際裁切，一般不宜按圖示尺寸裁切，應(yīng)逐片編號，詳細(xì)記錄在專用表格上。

3. 鋪設(shè)土工膜時應(yīng)力求焊縫最少，在保證質(zhì)量的前提下，盡量節(jié)約原材料。同時也容

易保證質(zhì)量。

4. 膜與膜之間接縫的搭接寬度一般不小于10cm，通常就使焊縫排列方向平行于最大坡度，即沿坡度方向排列。

5. 通常在拐角及畸形地段，應(yīng)是接縫長度盡量減短。除特殊要求外，在坡度大于1：6的斜坡上距頂坡或應(yīng)力集中區(qū)域1.5米范圍內(nèi)，盡量不設(shè)焊縫。

6. 土工膜在鋪設(shè)中，應(yīng)避免產(chǎn)生人為褶皺，溫度較低時，應(yīng)盡量拉緊，鋪平。

7. 土工膜鋪設(shè)完成后，應(yīng)盡量減少在膜面上行走、搬動工具等，凡能對防滲膜造成危害的物件，均不應(yīng)放在膜上或攜帶在膜上行走，以免對膜造成意外損傷 [2]  。

土工膜焊接規(guī)范

一、工序流程●基礎(chǔ)開挖●做湖底砂漿保護層（H20-30mm）

●削坡、密實與平整

●復(fù)合土工膜與垂直擋水墻粘貼

●基面平整、清除、工序交接

●水下水管口的密封止水

●復(fù)合土工膜鋪設(shè)與焊接

●工序交接

●焊接與修補質(zhì)量驗收

●竣工驗收

二、工程概況

1、最高設(shè)計水位：0.6m左右。

2、防水施工總面積約800㎡。

3、陶粒磚砌筑擋水墻。

4、水下設(shè)有崩坑。

三、主要防水材料

1、復(fù)合土工膜卷材，規(guī)格為：50*4m；150g/㎡/0.5mm/150g/㎡。

2、GB橡膠止水條。

四、基礎(chǔ)條件

1、基礎(chǔ)造形和開挖后，須進(jìn)行削坡，平整碾壓或夯實處理。擾動土質(zhì)的置換與回填，應(yīng)分層灑水碾壓或夯實，每層厚度≯400mm。

2、清除基礎(chǔ)表面裸露的具有刺破隱患的物質(zhì)，如磚、石、瓦塊；玻璃和金屬碎屑；樹枝、植物根莖等。 清理場內(nèi)有障礙物，提供必須的鋪設(shè)施工條件。

3、周邊擋水墻、泵坑、橋梁基礎(chǔ)，以及水下管口的安裝和預(yù)留等工作，必須在復(fù)合土工膜施工前結(jié)束。 五、焊接與鋪設(shè)技術(shù)

1、焊接技術(shù)

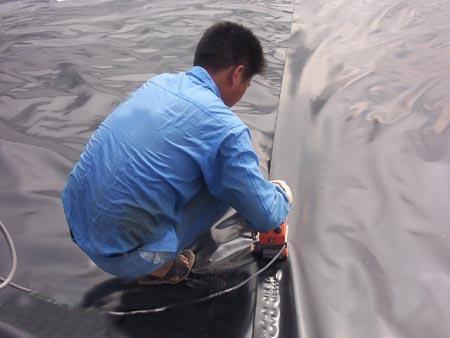

土工膜施工現(xiàn)場

土工膜施工現(xiàn)場

①焊道搭接寬度：80~100mm；平面和垂直面的自然褶皺分別為：5%~8%；預(yù)留伸縮量：3%~5%；邊角料剩余量：2%~5%。

②熱熔焊接工作溫度280~300℃；行進(jìn)速度2~3m/min；焊接形式為雙焊道。 ③破損部位修復(fù)方法，裁剪規(guī)格相同的材料，熱熔粘補，聚乙烯膠密封。

④焊道處無仿布的連接，采用機械縫合。

⑤水下管口的密封止水，采用GB橡膠止水條密封，金屬包扎并防腐處理。

2、鋪設(shè)技術(shù)

①復(fù)合土工膜鋪設(shè)和展開方向，由E向W或由W向E進(jìn)行，每幅鋪設(shè)長度中，包括兩側(cè)擋水墻高度一次完成。 ②鋪設(shè)順序，自渠道軸線向S、N兩側(cè)推進(jìn)。

③施工工序，先做湖底復(fù)合土工膜的砂漿保護層（20-30mm），再做與垂直擋水墻的粘貼。

④復(fù)合土工膜與擋水墻的粘貼工藝。將粘接劑涂刷在復(fù)合土工膜與擋墻的粘貼面上，干燥靜置時間約5分鐘，然后進(jìn)行粘貼、擠壓、佛平。粘接劑由瀝青乳膠涂料、水泥、水拌合而成。粘貼完畢，在水位線以上釬釘錨固，并做防水、防腐處理。

六、質(zhì)量驗收

1、復(fù)合土工膜的材質(zhì)與施工執(zhí)行國家質(zhì)量技術(shù)監(jiān)督局發(fā)布的聚乙烯土工膜，復(fù)合土工膜國家標(biāo)準(zhǔn)。

2、施工質(zhì)量驗收，分為施工單位自檢，承包單位抽檢等內(nèi)容。

3、焊接質(zhì)量檢驗，采用“充氣壓力法”，破損修復(fù)用“目測法”，充氣壓力檢測指標(biāo)為0.06Mpa。

4、質(zhì)量驗收過程包括，工序交接程序，竣工驗收等內(nèi)容。

5、人工湖正常滲漏量：≤15mm/24h（含季節(jié)蒸發(fā)損失量）。

七、施工進(jìn)度

1、日功效，一臺機組每日按施工面積為2000~2500㎡。

2、計劃工期為3日。

八、建議

1、加強復(fù)合土工膜成品的防護和管理，提高相關(guān)施工人員的防水意識，對于保證工程質(zhì)量，按期投入正常運行。具有十分重要的意義。

2、建議由承包方通知并派專人監(jiān)管，與防水材料相關(guān)的施工人員，發(fā)現(xiàn)復(fù)合土工膜破損，要及時通報防水施工人員修補。

3、復(fù)合土工膜須防止粘上油污，否則會降低粘接強度。貯存和保護《見土工膜施工方法簡介》。

4、建議本工程注意如下環(huán)節(jié)：

①復(fù)合土工膜焊接為成品后，必須先做湖底砂漿保護層。

②橋梁基礎(chǔ)防水，采用鋼筋穿膜焊接法，用砂漿保護層防止電焊時所造成的質(zhì)量隱患。

③復(fù)合土工膜與墻面的粘貼，須防止大面積空鼓的出現(xiàn)  。
