土工膜的檢測(cè)方法有哪些呢？今天小編來(lái)聊一聊，下面一起看一下吧。

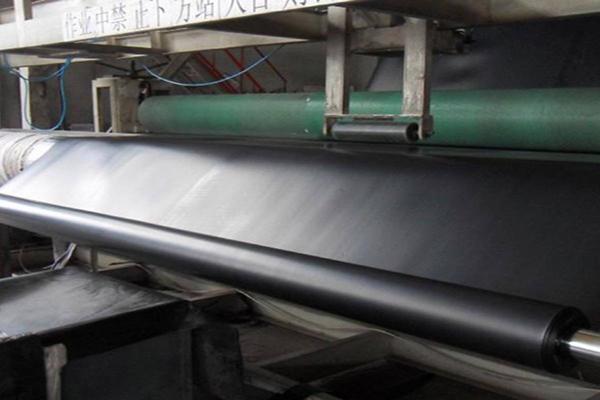

聚乙烯土工膜是一種新型的防滲材料，它的成分由基本不透水的聚乙烯、無(wú)紡布及巖土工程材料復(fù)合而成，由于它的性能顯著，在我國(guó)獲得了較為快速的發(fā)展。

聚乙烯土工膜不僅具有很強(qiáng)的防水性，它自身還具有很強(qiáng)的柔韌性和優(yōu)良的耐化學(xué)腐蝕性能，和普通的防水材料對(duì)比，具有強(qiáng)度大、滲透系數(shù)低以及連接性優(yōu)越等多方面的顯著優(yōu)勢(shì)，聚乙烯膜被廣泛應(yīng)用于環(huán)保、水利、市政工程、化工、石油、礦業(yè)、建筑、路基加固及涵洞的防滲等多個(gè)領(lǐng)域。

外觀質(zhì)量、寬度及長(zhǎng)度、厚度偏差、毛糙高度、密度、拉伸屈服強(qiáng)度、屈服伸長(zhǎng)率、拉伸斷裂強(qiáng)度及斷裂伸長(zhǎng)率、直角撕裂負(fù)荷、抗穿刺強(qiáng)度、拉伸負(fù)荷應(yīng)力開(kāi)裂（切口恒載拉伸法）、碳黑含量、碳黑分散性、氧化誘導(dǎo)時(shí)間（OIT）、低溫沖擊脆化性能、水蒸汽滲透系數(shù)、尺寸穩(wěn)定性、85℃熱老化、抗紫外線、2%正割模量測(cè)定方法。

1、外觀質(zhì)量

在自然光線下距離產(chǎn)品0.5m目測(cè)，不允許有斷頭、斷裂、分層、穿孔修復(fù)點(diǎn)和氣泡，糙面膜外觀應(yīng)均無(wú)結(jié)塊、缺損等現(xiàn)象，晶點(diǎn)、僵塊和雜質(zhì)的尺寸用精度不低于0.1mm的量具測(cè)量。

2、寬度和長(zhǎng)度

按照相關(guān)標(biāo)準(zhǔn)準(zhǔn)備相應(yīng)的測(cè)量裝置，分別按照對(duì)應(yīng)的方法進(jìn)行寬度和長(zhǎng)度的測(cè)量，長(zhǎng)度和寬度的偏差應(yīng)符合標(biāo)準(zhǔn)要求，測(cè)量長(zhǎng)度時(shí)，展開(kāi)膜成疊層，每層長(zhǎng)度應(yīng)不超過(guò)5m，層層相疊不超過(guò)20層，并在測(cè)量前保持這種疊層狀態(tài)相應(yīng)時(shí)間，寬度測(cè)量用放大鏡檢查調(diào)準(zhǔn)位置，測(cè)量次數(shù)應(yīng)視土工膜的總長(zhǎng)度而定。

3、厚度偏差

測(cè)量前根據(jù)需求對(duì)試樣進(jìn)行調(diào)節(jié)，按等分試樣長(zhǎng)度的方法以確定測(cè)量厚度的位置點(diǎn)，沿樣品寬度方向按一定長(zhǎng)度等間距測(cè)量厚度，厚度偏差應(yīng)符合 要求，糙面聚乙烯膜厚度測(cè)量應(yīng)采用能施加一個(gè)特定壓力的厚度測(cè)量器，結(jié)果取多次平均值。

4、毛糙高度

在糙面土工膜的試樣上，用深度計(jì)測(cè)量膜面凸出處（峰）與凹陷處（谷）表面之間的高度差，對(duì)樣品在寬度方向上所有有效點(diǎn)的測(cè)量值取平均值作為糙面膜的毛糙高度。

5、抗穿刺強(qiáng)度

沿樣品幅寬方向均勻裁取試樣，兩端試樣到土工膜幅寬邊緣的距離應(yīng)不小于150mm，并在特點(diǎn)的情況下進(jìn)行狀態(tài)調(diào)節(jié)，將試樣在不受拉伸的情況下，牢固夾持在兩個(gè)圓板之間，以一定速度進(jìn)行試驗(yàn)直到金屬棒完全刺穿試樣，記錄最大力值作為抗穿刺強(qiáng)度。

6、密度

準(zhǔn)備好試樣與浸漬液，分別按標(biāo)準(zhǔn)方法要求制備玻璃浮標(biāo)與密度梯度柱，用預(yù)先配制存放于容器中的輕液浸潤(rùn)后，輕輕放入梯度柱中，待其高度位置趨于穩(wěn)定平衡，測(cè)量其幾何中心高度，根據(jù)所得結(jié)果進(jìn)行密度的計(jì)算。

7、拉伸性能測(cè)定

檢測(cè)項(xiàng)目包含拉伸屈服強(qiáng)度、屈服伸長(zhǎng)率、拉伸斷裂強(qiáng)度及斷裂伸長(zhǎng)率：將預(yù)先制備好的5型試樣裝置于試驗(yàn)機(jī)是哪個(gè)，沿試樣縱向主軸以50mm/min±5mm/min的速度恒速拉伸，直到試樣斷裂或應(yīng)力（負(fù)荷）或應(yīng)變（伸長(zhǎng)）達(dá)到某一預(yù)定值，計(jì)算測(cè)定相應(yīng)的結(jié)果。

8、直角撕裂負(fù)荷

根據(jù)標(biāo)準(zhǔn)方法制備并調(diào)節(jié)試樣后，將試樣夾在試驗(yàn)機(jī)夾具上，夾入部分不大于22mm，并使其受力方向與試樣方向垂直，在50mm/min±5mm/min的試驗(yàn)速度下進(jìn)行試驗(yàn)，記錄最大負(fù)荷值為直接撕裂負(fù)荷，并計(jì)算相應(yīng)的直角撕裂強(qiáng)度。

9、炭黑分散性

將經(jīng)過(guò)制備的試樣置于顯微鏡下進(jìn)行隨機(jī)觀察，計(jì)算每個(gè)隨機(jī)觀察區(qū)中最大的炭黑團(tuán)伙內(nèi)含物的面積，再根據(jù)炭黑分散體參考圖來(lái)判斷其級(jí)數(shù)。

10、氧化誘導(dǎo)時(shí)間

常壓氧化誘導(dǎo)時(shí)間主要通過(guò)測(cè)定試樣在高溫條件下開(kāi)始發(fā)燒自動(dòng)催化反應(yīng)的時(shí)間，對(duì)試樣的熱穩(wěn)定性作出評(píng)價(jià)，高壓氧化誘導(dǎo)時(shí)間測(cè)定時(shí)將試樣和相應(yīng)的參比材料放在高壓氧環(huán)境中，從室溫開(kāi)始以恒定速率加熱，當(dāng)達(dá)到特定的溫度，試樣保持在該溫度下直到氧化反應(yīng)發(fā)生并顯示在熱量曲線上，從開(kāi)始加熱到氧化反應(yīng)發(fā)生的時(shí)間間隔即為氧化誘導(dǎo)時(shí)間。

11、拉伸負(fù)荷應(yīng)力開(kāi)裂（切口橫載拉伸法）

在土工膜膜片上裁取啞鈴狀試樣，在試樣中部作一切口，將帶切口的試樣在恒載拉力的下置于高溫表面活性劑中，測(cè)試并連續(xù)觀察，記錄直至達(dá)到規(guī)定時(shí)間或試樣斷裂時(shí)間。

12、低溫沖擊脆化性能

將在夾具中呈懸臂梁固定的試樣浸沒(méi)于精確控溫的傳熱介質(zhì)中，按規(guī)定時(shí)間進(jìn)行狀態(tài)調(diào)節(jié)后，以規(guī)定速度單詞擺動(dòng)沖頭沖擊試樣，在-70℃下，沖擊30個(gè)樣品，25個(gè)以上不被破壞為通過(guò)。

13、水蒸氣滲透系數(shù)

在溫度38℃±0.6℃、相對(duì)濕度90±2%的環(huán)境條件下，按相關(guān)規(guī)范要求將干燥劑和試樣放入對(duì)應(yīng)的器皿中，并加上壓蓋，向杯子凹槽中澆灌密封蠟，處理好后稱量封好的透濕杯，將透濕杯放入已調(diào)好的恒溫恒濕箱中一定時(shí)間后取出，放入特定干燥器中平衡30min后稱量，按照不同的時(shí)間間隔重復(fù)以上步驟稱量透濕杯，滿足條件時(shí)結(jié)束試驗(yàn)，根據(jù)計(jì)算的水蒸氣透過(guò)量計(jì)算最終滲透系數(shù)。

14、炭黑含量

一定量的樣品在氮?dú)饬髦杏?50℃±50℃熱解大約45min，并在900±50℃煅燒，根據(jù)熱解和煅燒前后的質(zhì)量差計(jì)算炭黑含量。

15、尺寸穩(wěn)定性

在土工膜上裁取100mm×100mm的試樣，在試樣兩對(duì)應(yīng)邊的中點(diǎn)劃兩條互相垂直的標(biāo)線，放在規(guī)定環(huán)境條件下進(jìn)行狀態(tài)調(diào)節(jié)。在狀態(tài)調(diào)節(jié)環(huán)境下測(cè)量試樣原始標(biāo)線間尺寸，將試樣置于100℃的溫度中15min后，在狀態(tài)調(diào)節(jié)環(huán)境下測(cè)量試驗(yàn)后試樣標(biāo)線間尺寸，并計(jì)算最終結(jié)果。

16、85℃熱老化

按照相關(guān)步驟和程序進(jìn)行試樣的制備和調(diào)節(jié)，并在85℃條件下進(jìn)行90d暴露試驗(yàn)，每周應(yīng)檢查試樣的變化情況。老化試驗(yàn)結(jié)束后，測(cè)試?yán)匣笤嚇拥某貉趸T導(dǎo)時(shí)間。

17、抗紫外線

將試樣標(biāo)記并以不受任何應(yīng)力的方式固定在設(shè)備中的試樣架上，測(cè)試條件為UVA-340燈、在340nm波長(zhǎng)的輻照強(qiáng)度為0.76W/㎡，在75℃±3℃下，照射周期為20h，然后在60℃±3℃下冷凝4h，循環(huán)試驗(yàn)共計(jì)1600h，結(jié)束后進(jìn)行相關(guān)結(jié)果的測(cè)定。

18、2%正割模量測(cè)定方法

將按要求制備并調(diào)節(jié)過(guò)的5型試樣放到夾具中，并使試樣的長(zhǎng)軸線與試驗(yàn)機(jī)的軸線成一條直線，以50mm/min的試驗(yàn)速度完成拉伸試驗(yàn)后，根據(jù)所得數(shù)據(jù)計(jì)算最終結(jié)果。

以上就是今天的內(nèi)容，感謝大家的閱讀和觀看，希望對(duì)大家有幫助，如果您有什么不懂的，歡迎聯(lián)系我們的工作人員，我們將竭誠(chéng)為您服務(wù)，期待我們以后的合作。
