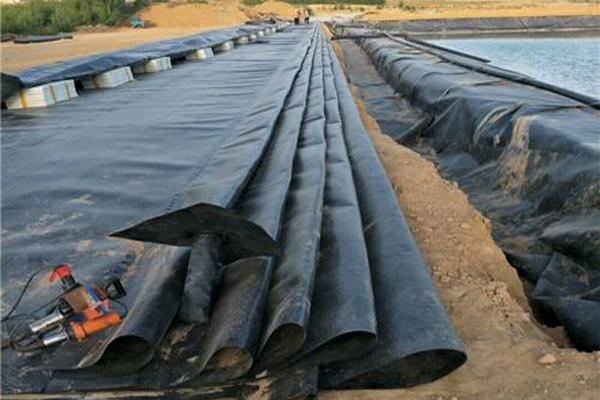

在環(huán)保、水利、建筑等行業(yè)中，HDPE（高密度聚乙烯）膜是常用的防滲材料，它的焊接質(zhì)量能夠關(guān)系到工程的整體防滲效果和長期穩(wěn)定性。所以，HDPE膜焊接后的檢測工作非常重要。今天小編來聊一聊它要檢測哪些項目呢？

一、目視檢查

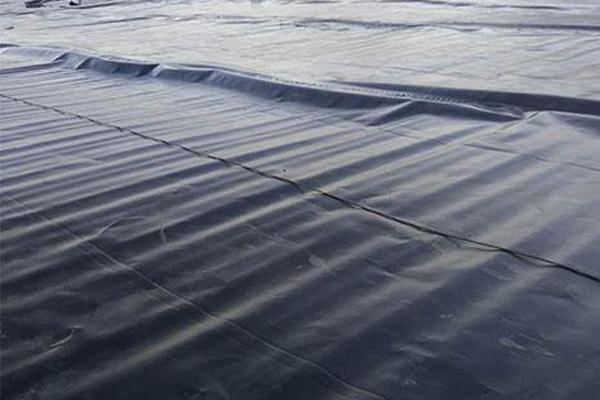

它主要通過直接觀察焊縫表面，檢查焊接質(zhì)量，包括焊縫的平整度、牢固度、美觀度以及是否存在裂紋、氣孔、漏焊、虛焊等缺陷。還要對T型焊縫、十字型焊縫等特殊部位的處理進行仔細檢查，確保焊縫質(zhì)量符合設(shè)計要求。檢查人員還要關(guān)注基層是否干凈無雜物，以免對焊接質(zhì)量造成潛在影響。

二、充氣檢測

檢測時，要把焊縫氣腔兩端封堵，然后向氣腔內(nèi)充入一定壓力的氣體（一般為0.15-0.20MPa），保持一段時間（如2分鐘以上）后觀察壓力表讀數(shù)是否穩(wěn)定。若壓力無明顯下降，則表明焊縫氣密性良好；若壓力下降明顯，則可能存在漏氣點，要進一步排查修復(fù)。不過，HDPE膜材料柔軟易變形，允許在檢測過程中壓力有一定程度的下降（如不超過20%）。

三、氣壓檢測

氣壓檢測與充氣檢測類似，但更為嚴(yán)格。它主要針對熱熔焊接形成的雙縫焊縫，通過氣壓檢測設(shè)備對焊縫氣腔加壓至一定值（如250kPa），并維持一段時間（如3-5分鐘），觀察氣壓是否低于設(shè)定值（如不低于240kPa）。在焊縫的另一端開孔放氣，觀察氣壓表指針是否能夠迅速歸零，以判斷焊縫強度和氣密性是否合格。

四、真空檢測

真空檢測是傳統(tǒng)的檢測方法，特別適用于擠壓焊接形成的單縫焊縫。檢測時，在焊縫上涂上肥皂水，罩上五面密封的真空罩，然后用真空泵抽真空。當(dāng)真空罩內(nèi)氣壓達到一定值（如25-35kPa）時，觀察焊縫是否有氣泡冒出，若無氣泡則表明焊縫無泄露，檢測合格。

五、電火花檢測

電火花檢測適用于地形復(fù)雜、難以進行其它檢測的地段。檢測時，在擠壓焊縫中預(yù)先埋設(shè)一條細銅線，利用高壓脈沖電源探頭在距離焊縫一定高度（如10-30mm）探掃。若焊縫無漏洞，則不會產(chǎn)生電火花；若出現(xiàn)電火花，則說明該處有漏洞，要進行修復(fù)。

六、破壞性測試

除了上述非破壞性檢測外，還要進行破壞性測試以定量評估焊縫強度。測試時，要按一定長度取樣（如每1000m焊縫取一個1000mm×350mm樣品），進行剪切試驗和剝離試驗。測試結(jié)果要符合相關(guān)標(biāo)準(zhǔn)規(guī)定的強度要求，這樣才能確保焊縫在長期使用過程中能夠承受各種應(yīng)力作用而不發(fā)生破壞。

從上面可以看出，HDPE膜焊接后的檢測工作是確保工程質(zhì)量的重要環(huán)節(jié)。通過目視檢查、充氣檢測、氣壓檢測、真空檢測、電火花檢測以及破壞性測試等多種手段的綜合運用，可以全面評估焊縫質(zhì)量，及時發(fā)現(xiàn)并修復(fù)潛在問題。
