在防滲工程中，防滲土工膜與三布五涂是兩種典型防滲體系，那么，兩者有什么區(qū)別呢？

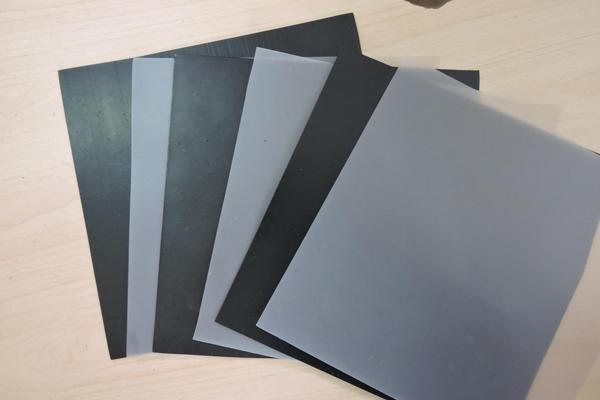

土工膜

一、材料結構與生產(chǎn)工藝差異

1、防滲土工膜是以高密度聚乙烯（HDPE）或聚氯乙烯（PVC）為基材，通過吹塑、壓延等工藝制成的連續(xù)均質(zhì)薄膜材料。它的核心特點是分子結構致密，厚度范圍一般為0.2-3.0mm，通過添加炭黑等抗老化劑提升紫外線耐受性。

2、三布五涂則屬于復合型防滲體系，采用"三布夾五涂"的層疊結構：也就是三層高強度聚酯纖維布與五層改性瀝青涂層交替復合而成。每層涂層要經(jīng)過高溫熔融、浸漬固化等工序，形成既有柔性支撐，又有剛性防護的復合體。

二、力學性能對比分析

1、抗拉強度：HDPE防滲膜縱向拉伸強度可達17MPa以上，橫向強度為14MPa，而三布五涂體系因纖維布增強作用，雙向拉伸強度均超過25MPa。

2、變形適應性：防滲土工膜延伸率可達700%-900%，能適應3%-5%的基礎變形；三布五涂因剛性涂層占比高，延伸率一般低于50%，更適用于穩(wěn)定地基。

3、抗穿刺性：HDPE膜在1.5mm厚度時抗穿刺力達400N，三布五涂體系因纖維層緩沖，同等厚度下抗穿刺性能提升60%。

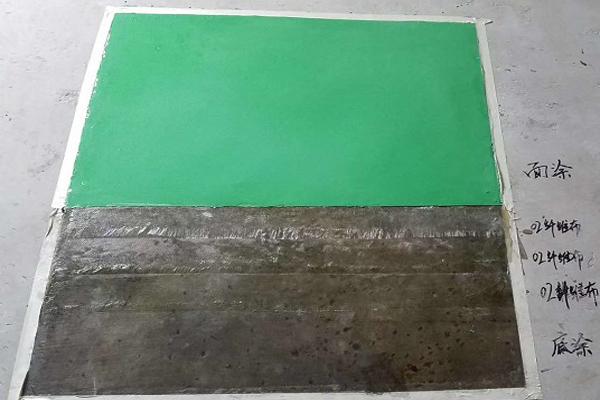

三布五涂

三、防滲性能與耐久性

1、防滲土工膜的滲透系數(shù)≤1×10?13cm/s，通過雙焊縫搭接可實現(xiàn)完整防滲體系。三布五涂體系依賴涂層連續(xù)性，滲透系數(shù)≤1×10?1?cm/s，但在接縫處理上要采用熱熔膠帶輔助密封。

2、耐久性方面，HDPE膜在避光條件下使用壽命達50年，而三布五涂的瀝青涂層在紫外線照射下易出現(xiàn)老化脆化，要表面覆土保護。

四、典型應用場景對比

1、防滲土工膜適用于：

（1）柔性防滲工程：垃圾填埋場基底防滲（使用量占比達65%）

（2）水體防護：人工湖、養(yǎng)殖池等液態(tài)介質(zhì)防滲

（3）化學腐蝕環(huán)境：化工尾礦庫、酸液儲存池

2、三布五涂體系更適用于：

（1）剛性結構防護：混凝土壩體迎水面防滲層

（2）動荷載場景：公路路基防滲隔離層

（3）高溫環(huán)境：70℃以下瀝青攤鋪基層防護

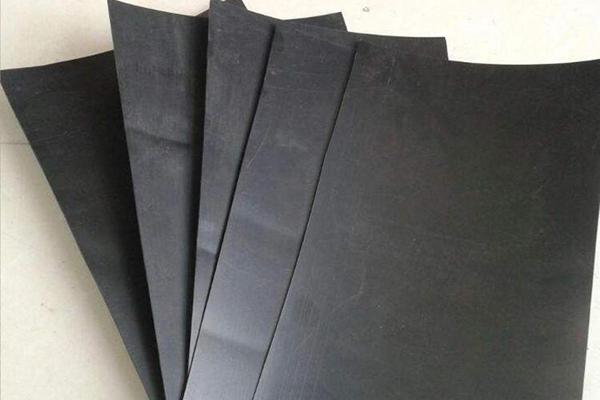

土工膜
