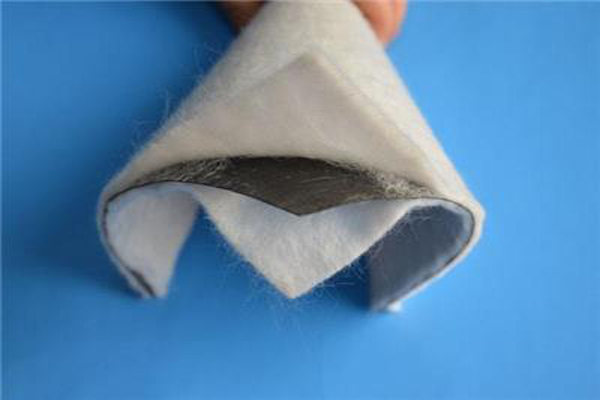

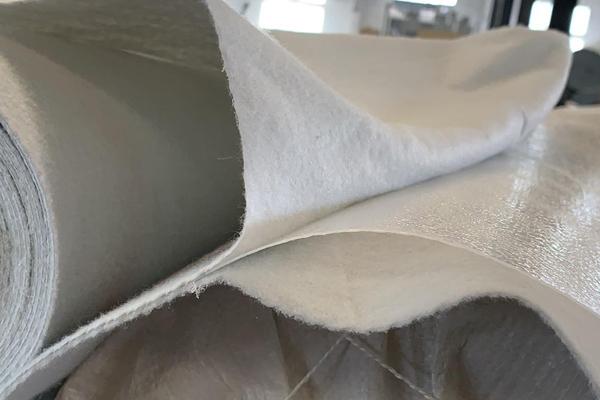

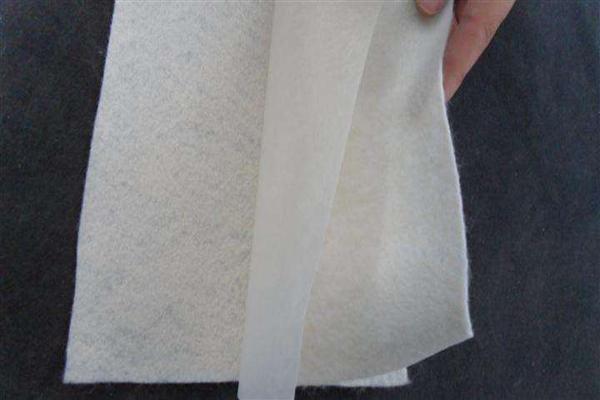

兩布一膜有排水、防護(hù)與防滲功能，常用在垃圾填埋場(chǎng)、水利渠道及人工湖等工程中。那么，它在施工時(shí)可不可以用膠粘接呢？

一、膠接工藝的適用性邊界

1、膠接技術(shù)原理與材料特性

膠接工藝通過專用膠粘劑使土工膜表面產(chǎn)生分子間作用力，形成連續(xù)防滲層。目前主流的KS熱熔膠在120-150℃加熱后可轉(zhuǎn)化為高黏度流體，它的黏結(jié)強(qiáng)度可達(dá)3-5MPa，但要滿足特定條件：膠層厚度要控制在0.3-0.5mm，固化時(shí)間要≥24小時(shí)。

2、適用場(chǎng)景

膠接工藝更適用于以下場(chǎng)景：

①異形結(jié)構(gòu)連接，比如管道穿膜、不規(guī)則邊角處理；

②低溫環(huán)境下的應(yīng)急搶修，要配合加熱毯輔助固化；

③小面積修補(bǔ)，單次粘接面積≤2m2。

二、膠接施工的關(guān)鍵技術(shù)控制

1、界面預(yù)處理要求

膠接前要對(duì)膜面進(jìn)行三重處理：

①采用120目砂紙進(jìn)行機(jī)械打磨，讓表面粗糙度Ra≥6.3μm；

②使用異丙醇進(jìn)行脫脂處理，去除油污與氧化層；

③烘干至含水率≤2%。

2、施工環(huán)境參數(shù)控制

膠接作業(yè)要滿足以下環(huán)境條件：溫度15-35℃、相對(duì)濕度≤70%、風(fēng)速≤3級(jí)。

3、質(zhì)量控制技術(shù)標(biāo)準(zhǔn)

膠接質(zhì)量檢測(cè)要執(zhí)行三重檢驗(yàn)：

①剝離強(qiáng)度測(cè)試（GB/T 2791-1995），要求≥20N/cm；

②剪切強(qiáng)度測(cè)試（GB/T 7124-2008），要達(dá)到母材強(qiáng)度的70%以上；

③氣密性測(cè)試（ASTM D4437），壓力衰減率≤0.5kPa/min。
