復合土工膜是各大工程中常用的材料，它的彎曲性能可以影響工程設計與施工質量。那么，它可不可以彎曲呢？

一、材料結構決定彎曲基礎性能

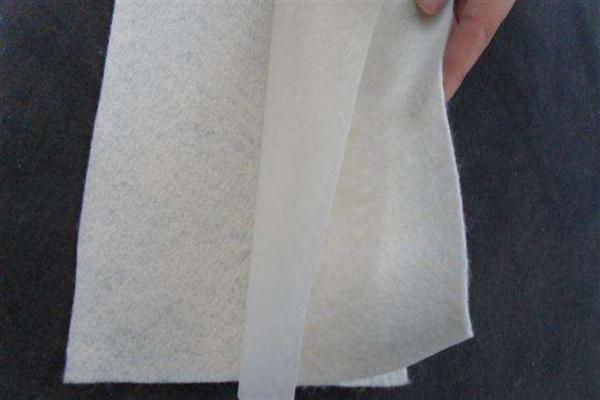

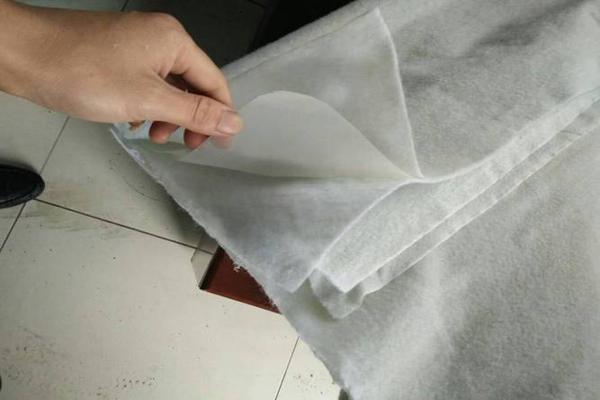

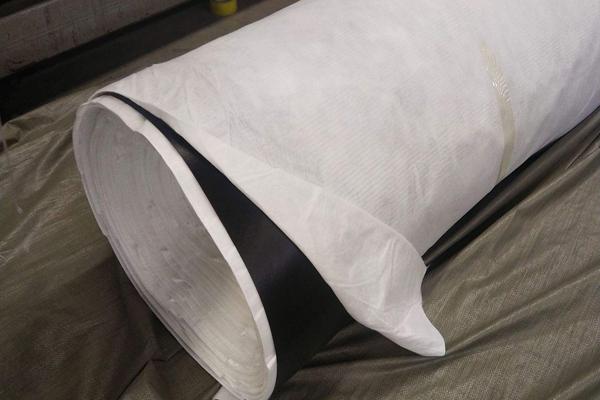

復合土工膜是由無紡布/編織布等土工織物與HDPE/LDPE/EVA等高分子膜材復合構成，它的彎曲性能源于多層結構的協同作用。比如兩布一膜，中間層HDPE膜有防滲功能，上下層土工布通過經編捆綁線與膜緊密結合，形成整體受力體系。實驗表明，當膜材厚度為1.5mm時，它的彎曲剛度較單層膜降低42%，這就得益于土工布的柔性支撐作用。

材料選擇對彎曲性能影響很大：

1、聚乙烯（PE）膜：延伸率可達600%，適應地基沉降能力突出，常用在軟土地基防滲工程中

2、聚酯（PET）土工布：斷裂強度≥25kN/m，在彎曲過程中可以分散應力集中

3、經編復合工藝：通過捆綁線在經緯紗與膜材間形成三維交織結構，讓復合膜在彎曲時紗線沿裂口擁集，抗撕裂強度提升30%。

二、彎曲機理與工程適配性

復合土工膜的彎曲行為遵循彈性變形理論，它的彎曲半徑與膜厚呈正相關。根據CJ/T430標準，當彎曲半徑≥50倍膜厚時，材料性能保持率超過95%。

實際工程中，要根據地質條件選擇適配結構：

1、河道治理工程：采用0.8mm LDPE膜+300g/m2編織布結構，縱向拉伸強度≥25kN/m，能適應河床沖刷變形

2、垃圾填埋場：2.0mm HDPE膜+600g/m2無紡布組合，滲透系數≤1×10?12cm/s，在堆體沉降過程中保持防滲完整性

3、特殊地質處理：兩布一膜結構配合波浪形鋪設法，預留1.5%富余度，能夠應對斷層帶等不均勻沉降流延法生產工藝通過控制結合強度≥6N/cm2、厚度誤差≤0.02mm，讓復合膜抗紫外線老化性能提升40%，特別適用于露天彎曲工程場景。

三、施工規范保障彎曲應用效果

彎曲部位的施工質量能夠影響工程壽命，要嚴格遵循三級檢測體系：

1、焊接工藝：采用280±5℃熱熔焊接，速度控制在2.0m/min，確保接縫強度不低于母材的80%

2、檢測標準：氣壓檢測0.2MPa/5min，壓降≤20%；真空檢測負壓值≥0.05MPa

3、修補要求：缺陷部位修補片直徑要比損傷區域大30cm，重疊寬度要≥10cm
